铜电阻，顾名思义，就是以铜薄膜作为材料的温度传感器。跟铂电阻有一些不同。
| 产品特点 | |
| 温度范围广 | 从-40℃至150℃ |
| 温度精度高 | 高级产品可精确到0.1℃ |
| 性价比 | 相对铂电阻更廉价，相对热敏性能更好 |
| 产品一致性好 | 同级别产品互换性好，可以自由替代 |
| 批次一致性好 | 不同批次产品可以互换，无需更改电路 |
| 产品应用 | ||||||
| 汽车行业 | 家用电器 | |||||
| 汽车尾气排放SCR/EGR系统、进气/排气温度测量、能源电池监控、驻车加热系统和变速箱油温控制等。 | 家用烧烤炉的控制、电烤箱温度控制、微波炉烹饪温度的监测和控制、电饭煲的温度传感器、热分解温度控制等。 | |||||
| 工业制造 | 暖通空调 | |||||
| 耐用电阻温度计、替代最高1000℃的热电偶、实验室和工业烤箱、高低温环境试验箱、热量表等。 | 自动锅炉的燃烧器温度控制、需要校准的收缴系统中的热量测量、太阳能系统的循环管控制、智能楼宇环境控制等。 | |||||
| 医疗设备 | 电子系统 | |||||
| 医疗环境监测，存储医疗样本的低温系统、医疗设备的温度监控、自定义温度传感器平台等。 | 前端发射机、低能耗优化电路、用于传输标准的参考温度传感器、环境温度控制或电路保护等。 | |||||
| 技术参数 | ||
| 产品标准 | DIN EN 60751:2009-05/IEC 60751 | |
| 温度范围 | 从-40℃至150℃ | |
| 0℃时标准阻值 | 10000Ω | |
| 温度系数（TCR） | 4270ppm/K（其它规格具体咨询） | |

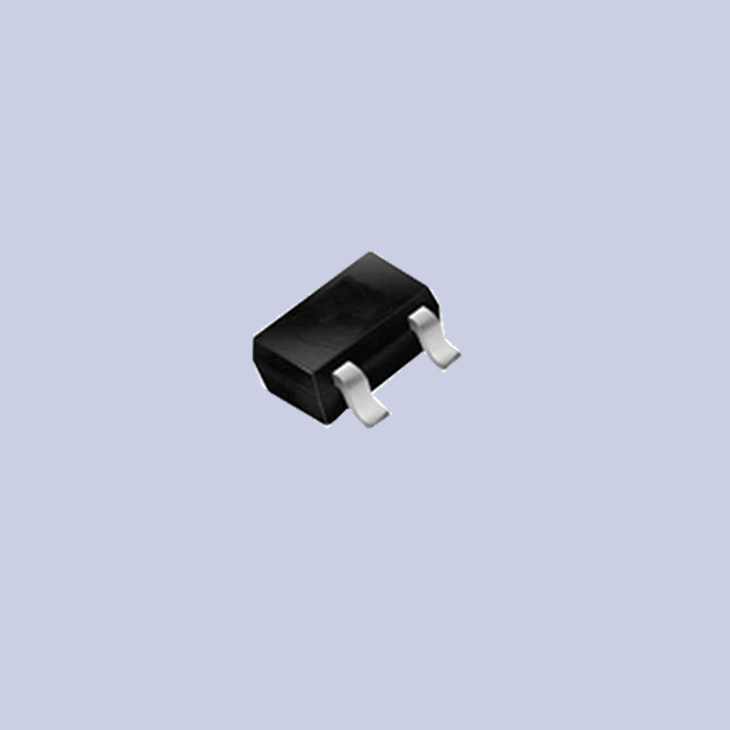

| 连接方式 | SOT23-3L/TO92/双引脚焊接 | |
| 产品精度 | 从-40-50℃ | ±0.5℃ |
| 从50-150℃ | ±1℃ | |
| 测试电流 | 20℃允许最大电流5mA; 1000℃允许最大电流2.8mA | |
| 响应时间 | 水流速度为0.4m/s | t0.63=0.08s |
| t0.9=0.17s | ||
| 空气速度为 2m/s | t0.63=2.5s | |
| t0.9=4.5s | ||
| 电阻自热 | 小于0.2 K/mW ，0℃、0.5mA电流情况下测试 | |
| 长期稳定性 | 100℃下运行1000小时的电阻的变化率低于0.2 % | |
| 绝缘电阻 | 25℃时大于100MΩ | |
| 震动测试 | 20至2000Hz频率震动测试（具体频率取决于安装方式） | |
| ROHS | 符合 | |
产品结构图
| S | 0.7±0.05mm | H | 0.3±0.03mm |
| Dim. | 0.25mm | B | 1.5±0.1mm |
| L | 2.5±0.1mm | L1 | 6±0.1mm |
| 订单参考 | ||||||
| PT | N | 1 | W | 600 | A | 122410 |
| N:TCR=3850ppm/K | W=外接引脚 | 芯片等级 | ||||
| L:TCR=3770ppm/K | S=SMD | A，B，2B | ||||
| H:TCR=3916ppm/K | O=OCD | 1/3B，1/10B | ||||
| F=Flip Chip | ||||||
| T=TO92 | 传感器耐温 | |||||
| 1:R0=100Ω | 150=150℃ | 芯片外尺寸 | ||||
| PT=铂金薄膜 | 2:R0=200Ω | 300=300℃ | 不含引脚 | |||
| CU=铜薄膜 | 5:R0=500Ω | 600=600℃ | 长-宽-高 | |||
| PTW=铂金绕线式 | 10:R0=1000Ω | 1000=1000℃ | 10mm | |||
